說明：

1. 使用手冊

NYJ螺桿鉆具是一款強大而可靠的容積式馬達。螺桿產生了轉速和高扭矩的平衡，以大限度延長工具壽命和性能的速度驅動各種鉆頭。 NYJ 螺桿鉆具提供各種流量、速度和扭矩，以適應各種運參數行。 NYJ螺桿鉆具可用于直孔鉆井，定向（可控）鉆井，水平鉆井，開孔和側鉆等應用。

2. NYJ螺桿鉆具的優點

·增加鉆進速度。

·更好的孔偏差控制。

·降低鉆井失敗率。

·減少方鉆桿和旋轉驅動的磨損。

與普通鉆井相比，成本降低。

3. 構成

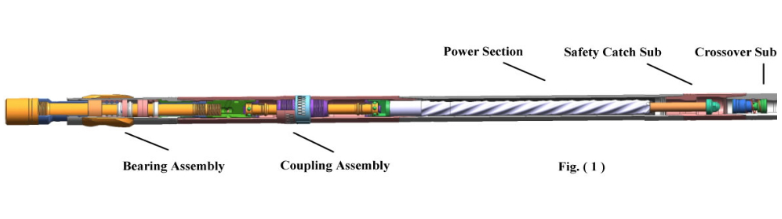

NYJ螺桿鉆具的結構（圖1）

·轉換接頭

·防掉總成

·馬達總成

·萬向軸總成（可調）

·傳動總成

轉換接頭

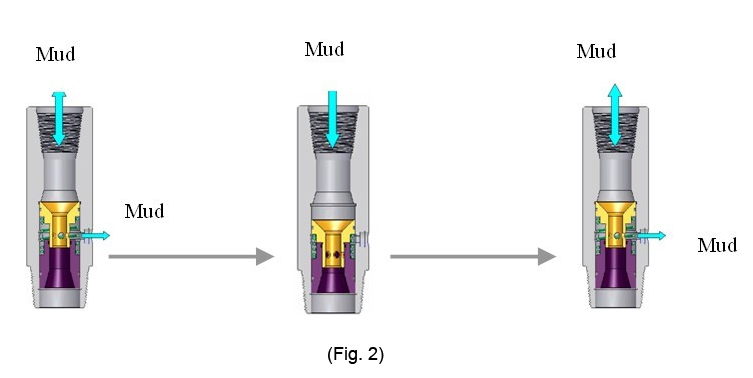

轉換接頭（圖2）有兩種功能。它的主要用途是作為螺桿組件和鉆桿之間的過渡接頭。也可放置浮閥或者旁通閥。

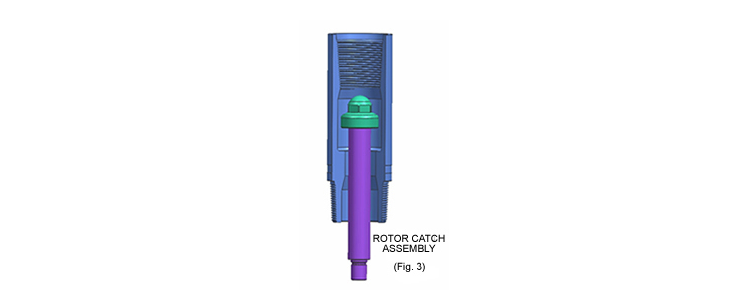

防掉總成 –它的作用是由于異常原因造成殼體斷裂或脫扣時防止落井并同時使泵壓升高使地面及時發現問題避免造成事故.

馬達總成

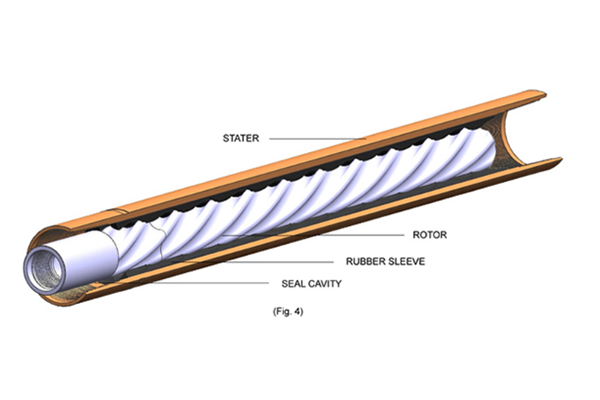

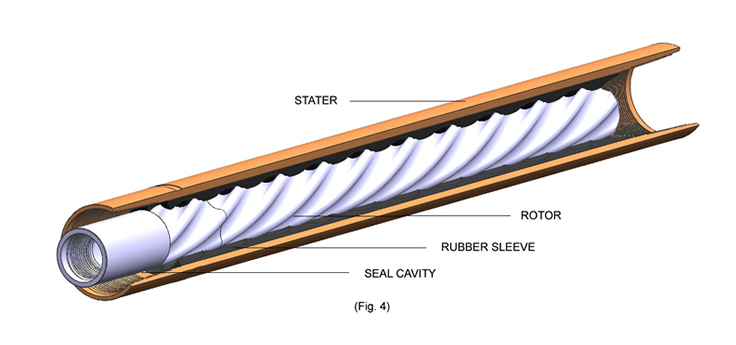

由定子和轉子組成。定子是在鋼管內壁上壓注橡膠襯套制成，橡膠內孔是具有一定幾何參數的螺旋結構。轉子是一根有鍍鉻硬層的螺桿，在定子內部運行（圖4）。

鉆井液以給定速率和壓力泵入井下。 一旦鉆井液的液壓能到達螺桿，流過馬達的鉆井液就轉換成旋轉和扭矩。這種機械能通過螺桿的傳動總成直接傳遞到鉆頭。

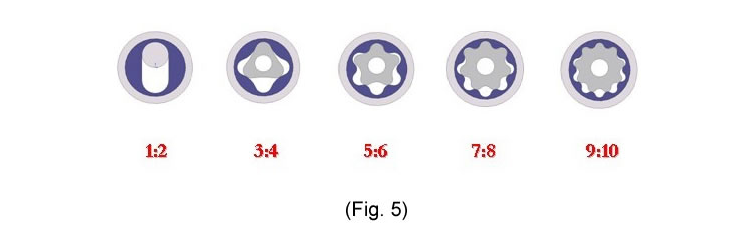

馬達總成可有多種頭數和級數配置。 這些配置根據扭矩和轉速（每米速度）要求以及井下條件（如溫度和所使用鉆井液）而不同，可按客戶要求定制。（圖5）

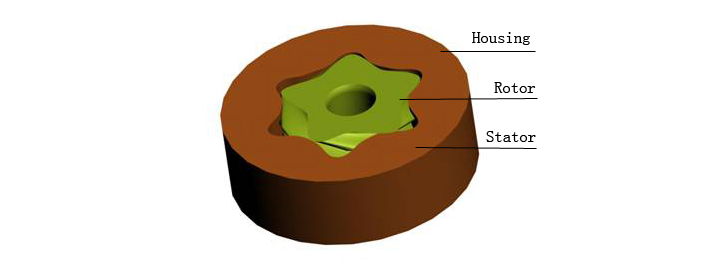

定子有兩種：

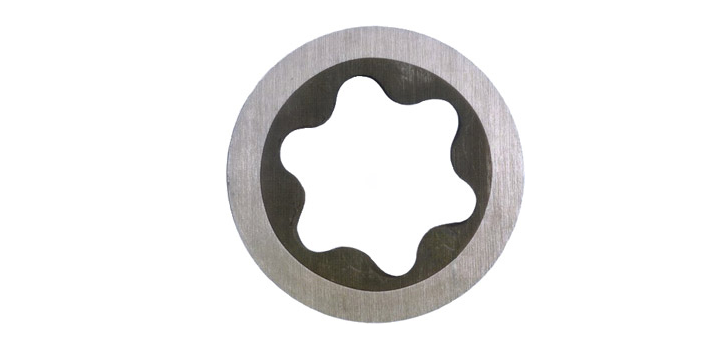

常規定子

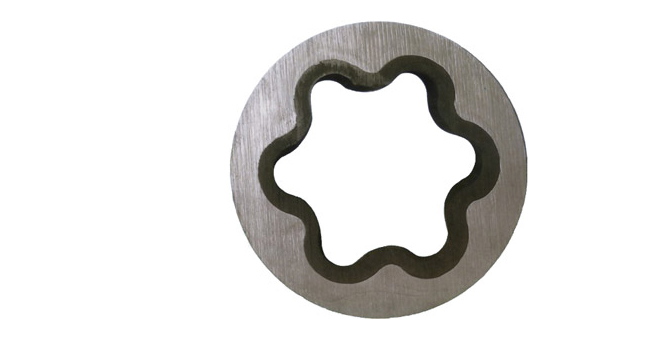

等壁厚定子

中空轉子螺桿 – 轉子為中空結構，目的是提高鉆井液的液壓馬力和向上速度。

萬向軸總成

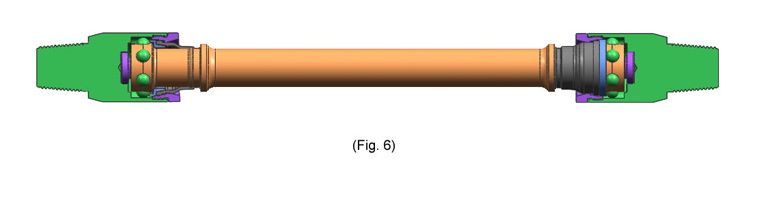

萬向軸總成連接轉子和傳動軸。該總成將馬達的行星運動轉變?yōu)閭鲃?dòng)軸的定軸轉動，以將馬達產生的轉矩和轉速傳遞到鉆頭（圖6）。

萬向軸總成配置：

·球式萬向軸

·花瓣式萬向軸

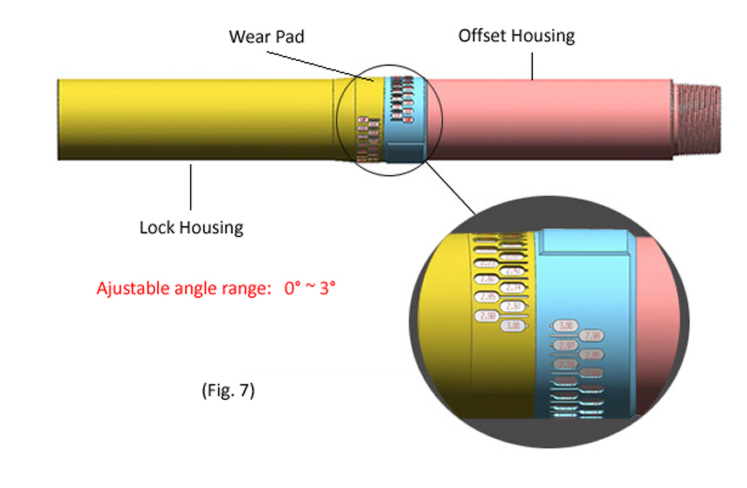

榮嘉公司萬向軸殼體有固定和可調彎度兩種形式?？烧{(diào)殼體彎角調整范圍為0°到2°、0°到3°（圖7）

傳動軸總成

傳動軸總成旨在將馬達的旋轉動力傳遞給鉆頭，同時承受鉆井過程中施加在螺桿上的推力和徑向載荷。

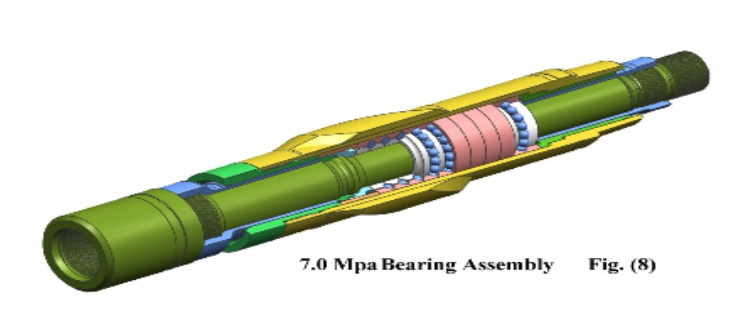

兩種傳動軸類型（圖8）：

·鉆頭水眼壓降為7.0 Mpa，采用硬質合金徑向軸承和中間有一組推力軸承的傳動軸總成；

·鉆頭水眼壓降為14.0Mpa，采用硬質合金徑向軸承和金剛石復合片（PDC）的平面止推軸承，其壽命更長、承載能力更高。

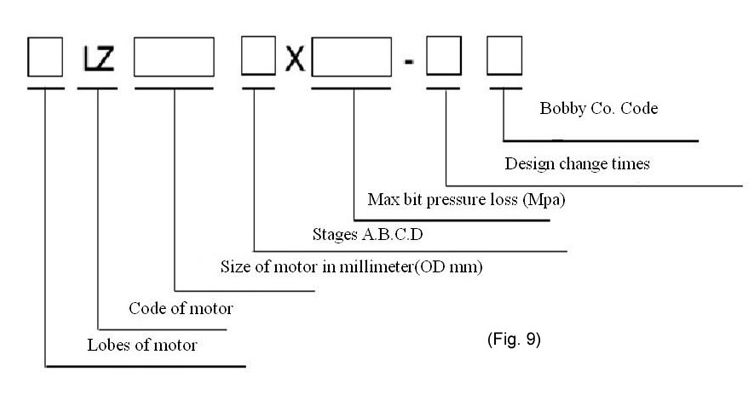

4. 螺桿鉆具型號
